Onderstaande was onmogelijk geweest zonder de inzet van één man, Kurt Laughlin. Hij publiceerde in 2008
een lijst van fabrieks symbolen die men kan vinden op gegoten of gefabriceerde onderdelen die samen een M4 Sherman tank
(en andere pantservoertuigen) tot één geheel maken.

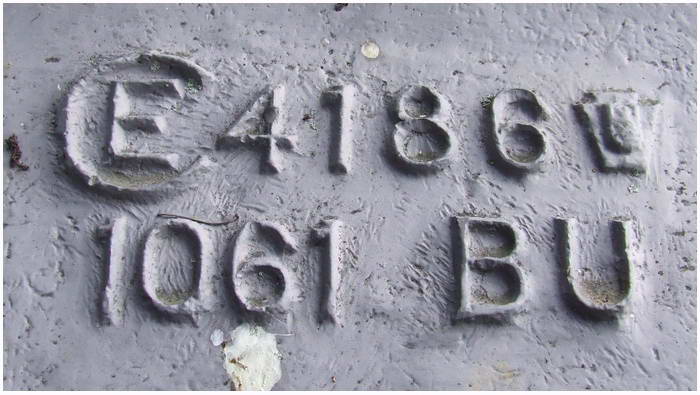

Bovenstaande is zeer interessant. De 'E' in de half
open cirkel zou als fabrieks symbool gezien kunnen worden, maar is het niet. Deze letter 'E' verwijst naar de
schaalgrote van de werktekeing waar onderdeelnummer (4186) op aangegeven is. Officieel hoefde de letter niet meegegoten worden,
maar werd vaak wel gedaan (later verdween wel de halve cirkel). De letters voorafgaande aan het onderdeelnummer liep van
'A' tot en met 'E'. Het ware logo van de fabriek die dit onderdeel fabriceerde staat rechts van het onderdeelnummer,
en verwijst naar Union Steel Castings, A Division of Blaw-Knox Company uit Pittsburgh, Pennsylvania. Onder het onderdeelnummer
staat het serienummer (1061) van het gegoten onderdeel (transmissie pantser). Rechts staan de letter 'BU' wat verwijst naar
de hoofd producent, in dit geval Buick Motor Company.
American Radiator and Standard Sanitary Corporation, Buffalo, New York
ONDERDELEN:
Pistol ports, kanon schilden en dragers, HVSS bogies en, romp delen.
 Meestal werden de letters van American Radiator and Standard Sanitary gebruikt
inplaats van het logo. |
American Steel Foundries Cast Armor Plant, East Chicago, Indiana
ONDERDELEN:
Koepels
|
American Steel Foundries Granite City (Illinois) Works
ONDERDELEN:
Koepels en transmissie pantser
|
American Steel Foundries Indiana Harbor Works, East Chicago, Indiana
ONDERDELEN:
VVSS bogies en romp delen
Dit logo was vaak in combinatie met één van bovenstaande temperatuur symbolen
|
Buckeye Steel Castings Company, Columbus, Ohio
ONDERDELEN:
Koepels en transmissie pantser
|
Continental Foundry & Machine Company, Coraopolis, Pennsylvania
ONDERDELEN:
Koepels en transmissie pantser
 De letter 'D' is afkomstig van Duquesne Steel Foundry.
In 1945 werd de letter 'D' vervangen door de letter 'P' (Pittsburgh, waar de wijk Coraopolis ligt) |
Continental Foundry & Machine Company, East Chicago, Indiana
ONDERDELEN:
Koepels, kanon schilden en transmissie pantser
Origineel de Hubbard Steel Foundry (H), werd een 'C' (Chicago) in 1945
|
Continental Foundry & Machine Company, Wheeling, West Virginia
ONDERDELEN:
Koepels en romp delen
Letter is onder andere te vinden aan de binnenzijde van de romp
|
Ford Motor Car Company, Dearborn, Michigan
ONDERDELEN:
Koepels, HVSS bogies en transmissie pantser
'GAD' gebruikt op een bogie van een M4A2 (Kurt Laughlin
geeft aan dat dit logo alleen op de M4A3 zou zijn gebruikt)
|
General Steel Castings Corporation, Eddystone, Pennsylvania and Granite City, Illinois
ONDERDELEN:
Koepels en rompen
Sommige onderdelen dragen ook de letter 'C' of 'E' om een bepaalde fabriek aan te geven
|
Lebanon Steel Foundry, Lebanon, Pennsylvania
ONDERDELEN:
Transmissie pantser
|
National Roll & Foundry, Avonmore, Pennsylvania
ONDERDELEN:
Kanon maskers en dragers
|
Ordnance Steel Foundry Company, Bettendorf, Iowa
ONDERDELEN:
VVSS en romp onderdelen
De Ordnance Steel Foundry Company, uit Bettendorf in Iowa,
die vooral onderdelen fabriceerde voor de spoorwegen,
verkocht hun complete fabriek aan de overheid van de
Verenigde Staten om tegemoet te kunnen komen aan de
oorlogsproductie. De productie faciliteiten kreeg de
naam Quad Cites Tank Arsenal, onder het managment van
de International Harvester Company, waarbij de gieterij
als OSF verder ging.
|
Pacific Car & Foundry, Seattle, Washington
ONDERDELEN:
Onbekend
Fabrieks symbool onbekend (waarschijnlijk onderstaande)
|
Pittsburgh Steel Foundry Corporation, Glassport, Pennsylvania
ONDERDELEN:
Koepels
Oorspronkelijk rond 1937 was het een 'zeven-punt' ster.
Geen M4 Shermans bekend met de 'zeven-punt' ster, alleen met
de 'vijf-punt' ster. Na 1952 werd simpel 'PSF' gebruikt
|
Pratt & Letchworth Company, Inc., Buffalo, New York
ONDERDELEN:
Kanon maskers en drager, M4 chauffeur kappen en tandwielen
|
Scullin Steel Company, St. Louis, Missouri
ONDERDELEN:
Transmissie behuizingen en koepels
Scullin Steel’s symbool was voor de oorlog twee x een S die haaks overelkaar lagen, en daardoor
op het hakenkruis leek.
|
Sivyer Steel Casting Company, Chicago, Illinois and Milwaukee, Wisconsin
ONDERDELEN:
Luiken en romp onderdelen
Volgens Kurt Laughlin is bovenstaande het logo voor Sivyer Steel,
maar geen bewijs voor gevonden.
|
Symington-Gould Corporation, Depew, New York
ONDERDELEN:
Romp onderdelen, M5 idler brackets
|
Symington-Gould Corporation, Rochester, New York
ONDERDELEN:
Romp onderdelen
|

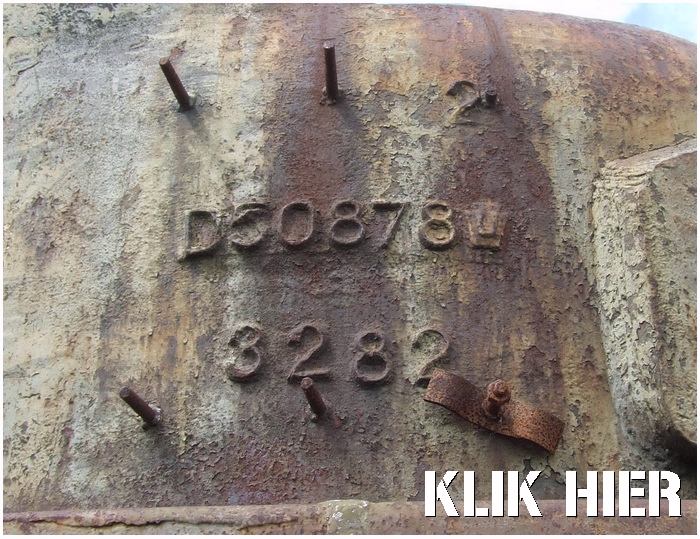

Union Steel Castings, A Division of Blaw-Knox Company, Pittsburgh, Pennsylvania
ONDERDELEN:
Koepels, transmissie behuizingen, kanon maskers
|
Wehr Steel Company, Milwaukee, Wisconsin
ONDERDELEN:
M5 romp onderdelen en kanon dragers
Wehr gebruikte ook de letters 'WEHR' als logo in een schild.
Er is een vermoeden dat ze ook een 'X' gebruikten in een schild
(zie hieronder).
|
Andere gietstaalproducenten
Onderstaande bedrijven produceerden zowel pantser- als niet-pantserstukken of werden simpelweg in
de 'Directory' van 1944 vermeld als leverancier van gietstukken voor 'Army' -, 'Ordnance' - of 'War Department'.
Andere symbolen in de tabel zijn gevonden op de bewaard gebleven hardware.
American Steel Castings Company, Newark, New Jersey
(onderdeel van American Steel Foundries)
ONDERDELEN:
|
American Steel Foundries Alliance (Ohio) Work
(onderdeel van American Steel Foundries)
ONDERDELEN:
|
American Steel Foundries East St. Louis ( Illinois) Works
(onderdeel van American Steel Foundries)
ONDERDELEN:
|
Columbia Steel Company, Pittsburg and Torrance, California
ONDERDELEN:
|
Eastern Malleable Iron Company, Wilmington, Delaware
ONDERDELEN:
|
Falk Corporation, Milwaukee, Wisconsin
ONDERDELEN:
|
Farrell-Cheek Steel Company, Sandusky, Ohio
ONDERDELEN:
Anti-Aircraft MG mounts
|
Fisher Tank Division of General Motors Corporation, Detroit, Michigan
ONDERDELEN:
Koepel onderdelen
|
Fort Pitt Steel Casting Company, McKeesport, Pennsylvania
ONDERDELEN:
M3 spanrol behuizingen
|
Hartford Electric Steel Corporation, Hartford, Connecticut
ONDERDELEN:
|
Los Angeles Steel Casting Company, Los Angeles, California
ONDERDELEN:
Romp onderdelen, kanon schilden
|
Michigan Steel Casting Company, Detroit, Michigan
ONDERDELEN:
Tandwiel onderdelen
|
Mountain State Steel Foundries, Parkersburg, West Virginia
ONDERDELEN:
Spanrol behuizingen
|
National Malleable and Steel Castings Company, Cicero, Illinois
ONDERDELEN:
VVSS bogies
|
National Malleable and Steel Castings Company, Cleveland, Ohio
ONDERDELEN:
|
National Malleable and Steel Castings Company, Melrose Park, Illinois
ONDERDELEN:
VVSS bogies
|
National Malleable and Steel Castings Company, Sharon, Pennsylvania
ONDERDELEN:
VVSS bogies
|
Ohio Steel Foundry Company, Lima, Ohio
(lijkt op het logo van International Harvester Company)
ONDERDELEN:
Gun travel locks?
|
Omaha Steel Works, Omaha, Nebraska
ONDERDELEN:
|
Rogers Iron Works Company, Joplin, Missouri
ONDERDELEN:
|
Roxbury Steel Casting Company, Boston, Massachusetts
ONDERDELEN:
|
Standard Steel Works Division of The Baldwin Locomotive Works, Burnham, Pennsylvania
ONDERDELEN:
|
Unitcast Corporation, Toledo, Ohio
ONDERDELEN:
Romp delen
|
Andere producenten (geen logo)
Hieronder staan de fabrieken die ook toeleveranciers waren
van onderdelen die nodig waren om tot een complete Sherman tank te komen. Hier zijn geen
fabrieks logo's van bekend (zover men weet).
Auto Specialties Manufacturing Company, St. Joseph, Michigan
ONDERDELEN:
|
Burnside Steel Foundry Company, Chicago, Illinois
ONDERDELEN:
Periscope behuizingen
|
Crucible Steel Casting Company, Milwaukee, Wisconsin
ONDERDELEN:
Artillerie
|
Dominion Foundries and Steel Limited, Hamilton, Ontario, Canada
ONDERDELEN:
Verbeterde VVSS bogies gebruikt op Sexton mechanische kanonnen
|
Electric Steel Foundry Company, Portland, Oregon
ONDERDELEN:
M5 spanrol behuizingen
|
Enterprise Engine & Foundry Company, San Francisco, California
ONDERDELEN:
|
Keokuk Steel Casting Company, Keokuk, Iowa
ONDERDELEN:
Tandwiel onderdelen
|
Kincaid-Osburn Electric Steel Co., Inc., San Antonio, Texas
ONDERDELEN:
|
Lakey Foundry & Machine Company, Muskegon, Michigan
ONDERDELEN:
|
McConway & Torley Company, Pittsburgh, Pennsylvania
ONDERDELEN:
VVSS bogies en romp onderdelen
|
Pettibone Mulliken Corporation, Chicago, Illinois
ONDERDELEN:
Artillerie
|
Ross-Meehan Foundries, Chattanooga, Tennessee
ONDERDELEN:
Romp onderdelen (zou het CRMO symbool hebben?)
|
Sterling Steel Casting Company, East St. Louis, Illinois
ONDERDELEN:
Artillerie
|
Texas Electric Steel Company, Houston Texas
ONDERDELEN:
|
Utility Electric Steel Foundry, Los Angeles, California
ONDERDELEN:
Romp onderdelen
|
Zimmerman Steel Casting Company, Bettendorf, Iowa
ONDERDELEN:
Artillerie (Voor-oorlogs logo 'Z' in ovaal, monogram met Z, S, C, en Co?)
|
Andere producenten
(wel logo, soms onduidelijk welke fabriek)
Hieronder zijn nog enkele logo's van fabrieken te vinden waarvan de naam niet bekend is of
niet 100% duidelijk is,...
...?
ONDERDELEN:
VVSS bogies
|
...?
ONDERDELEN:
Gun travel lock
Bettendorf Company (zie OSF) gebruikte eenzelfde logo
|
Buick Motors?
(Differentieel en transmissies, gaf sub-contracten)
ONDERDELEN:
Differentieel behuizing
|
...?
ONDERDELEN:
VVSS bogies
Waarschijnlijk Carnegie Illinois Steel, Lorain work??
|
...?
ONDERDELEN:
Differentieel behuizing
Caterpillar Tractor Company?? Vaak samen met
Scullin Steel (sub-contract) logo.
|
Ford Motor Company
(Differentieel en transmissies, gaf sub-contracten)
ONDERDELEN:
Differentieel behuizing
Gevonden op E4186 differentieel pantser
gemaakt door Scullin Steel (Ford maakte geen
differentieels)
|
American Steel Foundries Indiana Harbor Works, East Chicago, Indiana
ONDERDELEN:
verschillende onderdelen
Waarschijnlijk temperatuur codes
|
...?
ONDERDELEN:
VVSS bogies
|
...?
ONDERDELEN:
Kleine niet pantser onderdelen
|
...?
ONDERDELEN:
HVSS en VVSS bogies
|
Pacific Car & Foundry?? (waarschijnlijk)
ONDERDELEN:
Kanonmaskers en dragers
|
Possibly Washington Iron Works, Seattle, Washington?? (waarschijnlijk)
ONDERDELEN:
Anti-Aircraft Machinegeweer dragers
|
